一、概述

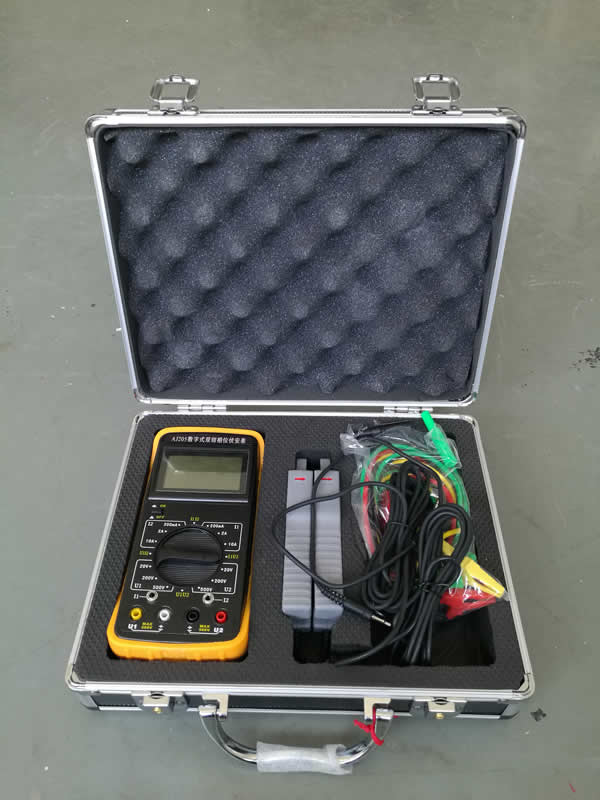

AJ205雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得佳視覺效果。

儀表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

二、產品別稱：

雙鉗相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表。

三、基本誤差

1、參比工作條件

1）環境溫度：（23±5）℃

2）環境濕度：（45～75）% RH

3）被測信號波形：正弦波、β=0.02

4）被測信號頻率：（50±0.2）Hz

5）被測載流導線在鉗口中的位置：任意

6）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A

7）外參比頻率電磁場干擾：應避免

2、基本誤差極限

1）交流電壓（見表1）

表1：交流電壓測量誤差

輸入阻抗：各量限均為2MΩ

2） 交流電流（見表2）

表2：交流電流測量誤差

3） 相位

U-U、U-I、I-I（見表3）

表3：工頻相位測量誤差

測U1-U2相位時電壓輸入回路阻抗：40kΩ

四、工作誤差

1、額定工作條件

1）環境溫度：（0～40）℃

2）環境濕度：（20～80）% RH

3）被測信號波形：正弦波、β=0.05

4）被測信號頻率：（50±0.5）Hz

5）被測載流導線在鉗口中的位置：任意

6）測量相位時被測信號幅值范圍

     測U1-U2相位時：30V～500V

     測I1-I2 相位時：10mA～10.00A

     測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A

7）外參比頻率電磁場干擾：應避免

2、額定工作誤差極限

在上述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

五、其它技術特性

1、顯示位數：三位半

2、采樣速率：3次/秒

3、電源：單個 9V 迭層電池、電源電流小于5mA

4、外形尺寸

表殼尺寸：192mm×95mm×55mm

鉗殼尺寸：140mm×42mm×20mm

鉗口尺寸：Φ7mm×9mm

5、重量

表體：280g

測量鉗：2×200g

6、儲存條件

溫度：－10℃～50℃
