概述

在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。

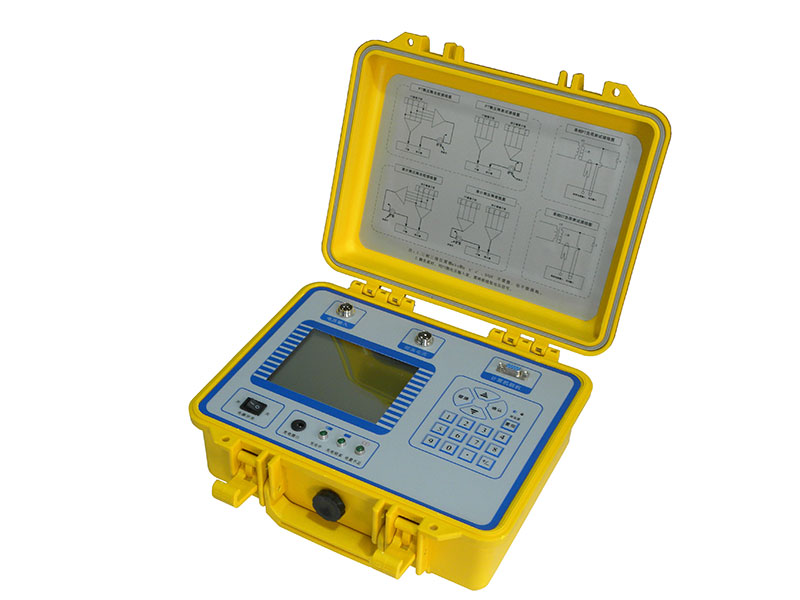

功能特點

⑴.可以實現全自動測量；

⑵.使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；

⑶.儀器具有量程自動切換功能，保證測試精度；

⑷.采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；

⑸.測量完畢，自動計算各項參數，便于客戶分析和試驗。

⑹.采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。

⑺.采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。

⑻.二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫?shí)現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。

⑼.工作時間可以長達24小時（長），可在充電狀態下測量。

⑽.附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。

⑾.儀器體積小，重量輕。

⑿.能存儲480組測量數據，斷電后能保持十年

⒀.中文界面大屏幕顯示，帶有RS-232通訊接口

技術參數

1、環境條件

——溫度：－5?C～40?C

——相對濕度：<95%（25?C）

——海拔高度：<2500m

——外界干擾：無特強震動、無特強電磁場

2、PT電流互感器二次回路負載測試儀主要技術指標

⊙導納測量準確度：

?X=?(X×2%+Y×2%)?2個字

?Y=?( Y×2%+ X×2%×34.38)?2個字

2個字——儀器的量化誤差

電壓表頭：0.5%

⊙電阻測量范圍：0.1Ω-50.0Ω

⊙阻抗測量準確度：

?X=?(X×2%+Y×2%)?2個字

?Y=?( Y×2%+ X×2%×34.38)?2個字

2個字——儀器的量化誤差

電流表頭：1%

3、CT電流互感器二次回路負載測試儀主要技術指標

——阻抗測量范圍：0.1Ω—50.0Ω

——阻抗測量準確度：

?X=?(2%×X+2%×Y)?2個字

?Y=?(2%×X+2%×Y)?2個字

2個字——儀器的量化誤差

電流表頭：1%
