概述

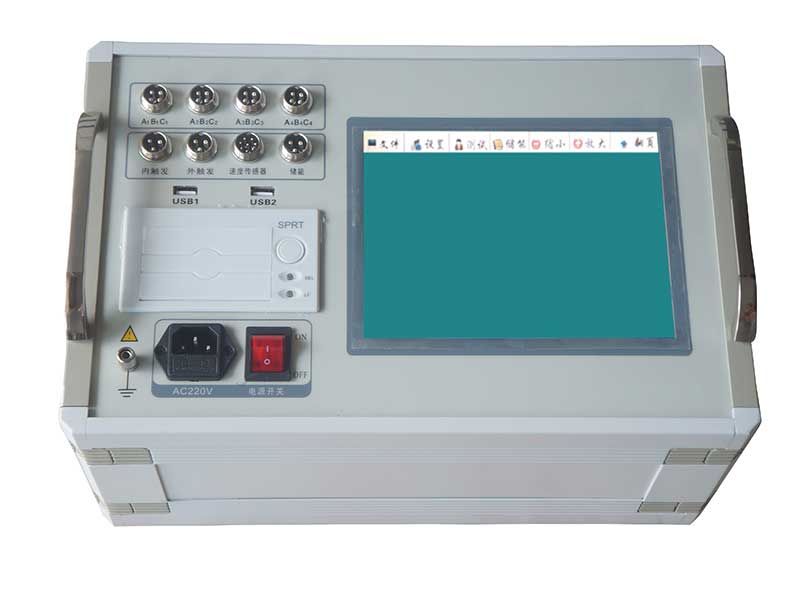

        AJ309S斷路器動特性分析儀是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

        AJ309S斷路器動特性分析儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗并能測試石墨觸頭開關的特性。

產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀、開關特性測試儀、開關機械特性測試儀。

技術指標

1.時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。

2.石墨觸頭：3路石墨觸頭參數測試，6路石墨觸頭參數測試。

3.重 合 閘：每斷口的合-分時間(金短時間)，分-合時間(無電流時間)，分-合-分時間：一分時間、一合時間、二分時間。

4.彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。

5.速 度：剛分、剛合速度，大速度，時間-行程特性曲線;重合閘一分速度，一合速度，二分速度。

6.行 程：總行程，開距，超行程，過沖行程，反彈幅值。

7.電 流：分、合閘線圈的分、合閘電流值、電流波形圖。

8.動作電壓：機內提供DC30～250V/20A(瞬時工作)數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

功能特點

1.主機為工控機。

2.超強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，精確測量。

3.西門子石墨觸頭開關測試，能夠準確測試石墨觸頭開關3個或6個斷口的動態電阻波形、時間、同期。

4.萬能通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。

5.開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

6.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

7.主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。

8.可直接使用U盤保存轉移數據。

9.主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

10.中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。

11.儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

12.剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。
