概述

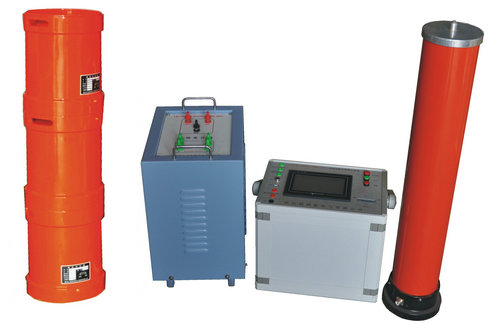

AJBX型變電站電氣設備交流耐壓諧振試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。

交流耐壓試驗裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移;所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q;體積小，重量輕，為普通試驗裝置的1/3-1/5;諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿;具備多種工作模式，采用220V或380V單相電源，方便現場取電;多只方式，積木式組合，可串可并操作簡單，方便現場使用。

產品別稱：串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻諧振、調頻串聯諧振電纜耐壓試驗設備。

功能特點及技術參數

1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5;
3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好;具備多種工作模式，操作方便;采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
1、環境溫度： -10℃～45℃
2、工作濕度： ≤90%
3、海拔高度： ≤3000m
4、電源輸入： 380V±10%三相或 220V±10%單相(10kW以下),50Hz
5、額定試驗容量： 0～5000kVA
6、諧振電壓： 0～1000kV
7、頻率調節范圍： 20～300Hz
8、系統測量精度： 1.0級
9、頻率調節分辨率： 0.01Hz
10、不穩定度： ≤0.05%
11、輸出波形： 正弦波
12、波形畸變率： ≤0.5%
13、噪 聲： ≤60dB
14、電抗器Q值： 30～90
15、工作制： 滿功率輸出下，連續工作時間60min

系列產品配置及適用范圍
