概述

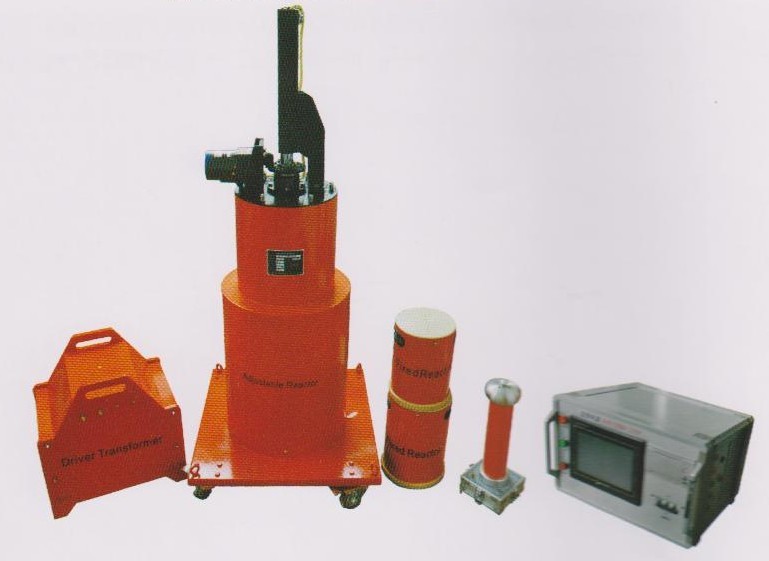

        AJBX變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

        AJBX系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量，被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

產品別稱：工頻諧振、調感式串聯諧振、串聯諧振、調感諧振、發電機耐壓試驗裝置

功能特點

1、做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，單件設備重量是傳統設備的1/5，徹底解決現場搬運困難問題；

2、整套裝置原理先進，采用先進的澆注工藝，整套系統均為干式結構，使用精加工的傳動機構，大大降低了設備運行的噪音；

3、勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗；

4、配置干式柱式調壓器，輸出波形好，且穩定性良好；

5、固定電抗器和可調電抗器的電感量配置合理，對不同電容量的被試品均有良好的諧振點，沒有諧振盲區；

6、操作系統不僅能完成電壓、電感的調節，還可以實時監控回路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值，具有過流、過壓保護。

技術參數

基本技術參數

項目 技術參數

額定輸出電壓 交流 0~60KV（有效值）及以下

直流 0~60KV及以下

輸出頻率 50HZ

諧振電壓波形 純正弦波，波形畸變率≤1%

大試驗容量 3000KVA及其以下

工作制 滿功率輸出下，一次連續工作時間15min

品質因數 10~40

工作電源 380V±15%/50HZ

AJBX系列產品配置及適用范圍：

產品型號名稱 適用試品對象 電抗器配備數 重量

AJBX-L-540/60 發電機0.1-0.7 60KV/3A固定電抗器一臺 165KG

60KV/3A可調電抗器一臺 238KG

AJBX-L-1080/60 發電機0.3-1.5 60KV/3A固定電抗器二臺 165KG

60KV/3A可調電抗器二臺 238KG

AJBX-L-2160/60 發電機0.5-2.5 60KV/9A固定電抗器二臺 560KG

60KV/9A可調電抗器二臺 760KG
