變頻串聯諧振耐壓試驗裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

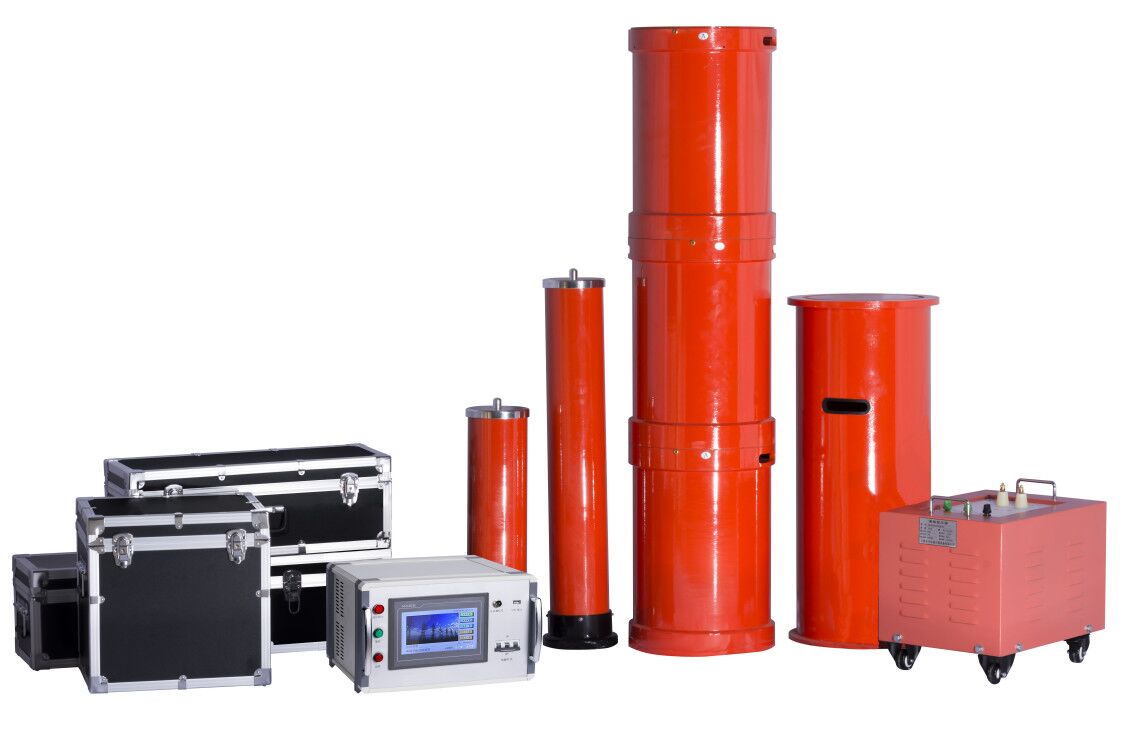

變頻串聯諧振耐壓試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

變頻串聯諧振耐壓試驗裝置在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振勵磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的隱患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

變頻串聯諧振耐壓試驗裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

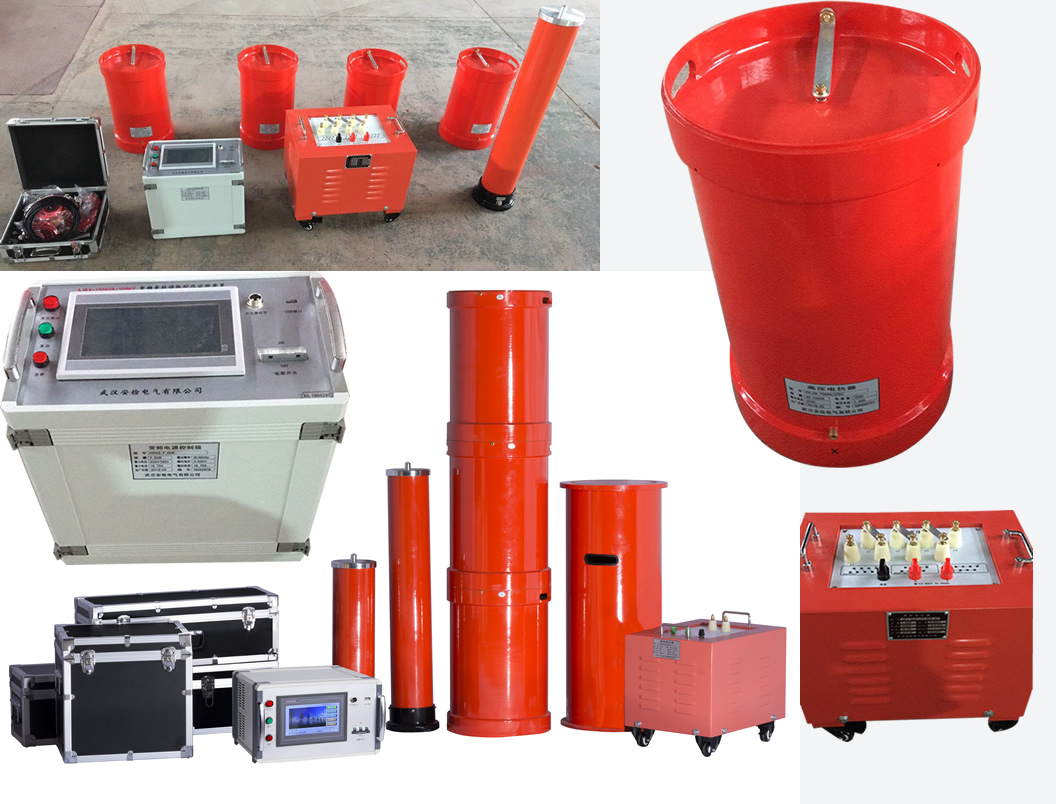

裝置主要組成

電力電纜交流耐壓試驗

采用頻率范圍為20Hz-300Hz的交流電壓對電纜線路進行耐壓試驗，試驗電壓及耐受時間按表1要求。

表1橡塑電纜線路交流耐壓試驗電壓和時間

注：表1摘自《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2006  P41

除以上國標之外，國內很多地方或企業也相應的出臺了地方性試驗標準或企標，中低壓電纜試驗電壓為1.6-2.0倍的相電壓，高壓電纜試驗電壓一般都在1.4-1.7倍的相電壓，具體根據各個地方標準略有不同。例如表2為國網公司企標：

表2交聯聚乙烯電纜線路交流耐壓試驗電壓和時間

注：表2摘自國網公司《電力電纜線路試驗規程》Q/GDW 11316-2014  P5

7.2 變壓器交流耐壓試驗

7.2.1交接試驗標準

表3電力變壓器交流試驗電壓參考表

表4額定電壓110(66)kV及以上的電力變壓器中性點交流耐壓試驗電壓值(kV)

注：表3、表4摘自《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2016  P78

7.2.2預防試驗標準

表5電力變壓器交流試驗電壓值

注：表5摘自《電力設備預防性試驗過程》DL/T 596-1996  P38

7.3發電機交流耐壓試驗

7.3.1交接試驗標準

表6定子繞組交流耐壓試驗電壓

注：表6摘自《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2016  P10

7.3.2預防性試驗標準

表7定子繞組交流耐壓試驗

注：表7摘自《電力設備預防性試驗過程》DL/T 596-1996  P10

根據現場被試品的要求，比如：電纜長度，截面積，電壓等級的不同，針對電纜、主變、開關柜、發電機等的要求，我們專業針對具體被試品制作專業方案，訂做各類諧振裝置。
