一、概述

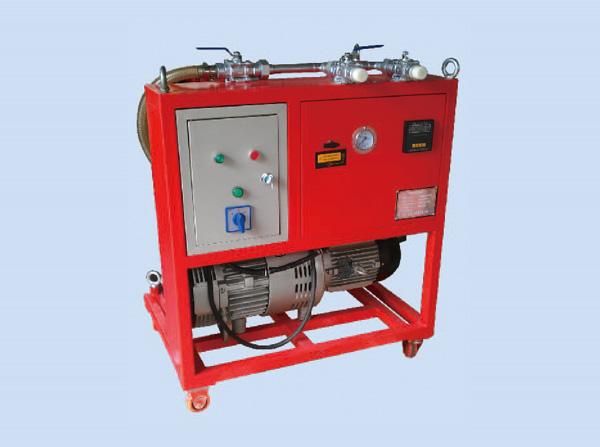

AJCZK-3型SF6抽真空充氣裝置主要用于瓷柱式SF6斷路器、互感器及其它SF6電器的安裝、運行、維護時抽真空、真空度測定等。是一種緊湊的SF6氣體充氣抽氣裝置，整個充氣和抽真空裝置裝在一個非常堅固的金屬車架上，即使在碎石路面也能行走自如。

該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置真空泵、指針式真空表、調節閥、輸氣管以及維護SF6斷路器的必須的閥門和儀表控制部件組成，具有如下主要功能：

1、對SF6電器進行抽真空及真空測量；

2、對SF6電器充氣。

二、產品別稱

    sf6抽真空充氣裝置、sf6抽真空裝置、sf6氣體抽真空裝置。

三、產品特性

l 抽真空充氣速效高、能耗少

l 電源設有相序自動換相系統

l 高精度熱偶真空計，簡潔實用

l 設計先進，功能齊全，結構合理，操作簡潔明了

l 裝置控制系統采用先進技術的SF6專用閥門

l 設備采用移動式結構，方便現場使用，便于移動，不傷害地面

l 整機體積小、總量輕、噪聲低

四、產品參數

1. 裝置真空度小于10Pa

2. 裝置年泄漏率小于1%

3. 充氣系統壓力小于0.8Mpa

4. 系列型號：

五、主要配置

l 真空泵：R5--0040 旋片式真空泵（德國）

l 真空表：高精度熱偶真空計

l 閥門：不銹鋼精密球閥

l 連接管：高壓管2根
