武漢寧檢電氣有限公司

安全工器具檢測設備

AJHX800互聯網型全時高壓遠程定相系統

AJHX800互聯網型全時高壓遠程定相系統

基站安裝在220V/380V電源處,采集其相位信號,并校準到指定的10kV線路,將該線路的A、B、C三相定義為基準相位信號?;就ㄟ^移動互聯網將基準相位值發送給手持機,手持機將自己測得的相位值與基準相位值對比,可快速準確地辨別對應的相別。

產品簡介

  AJHX800互聯網定相系統(以下簡稱“系統”)由互聯網定相基站(簡稱“基站”)與互聯網定相手持機(簡稱“手持機”)兩部分組成。

  該系統通過基站統一覆蓋區域內的定相標準,在定相過程中,手持機只需一次采集,便可確定所采集的線路屬于A、B、C三相中的哪一相,解決當前輸電/配電線路相色標注混亂的問題。

概述

  基站安裝在220V/380V電源處,采集其相位信號,并校準到指定的10kV線路,將該線路的A、B、C三相定義為基準相位信號?;就ㄟ^移動互聯網將基準相位值發送給手持機,手持機將自己測得的相位值與基準相位值對比,可快速準確地辨別對應的相別。

系統構成

  基站部分:

  1、基站:獲取基準相位信號,配合手持機進行定相。

  2、GPS蘑菇天線:用于基站GPS衛星授時。

  3、4G移動網絡天線:用于基站連接2G/3G/4G移動網絡信號。

  4、380V電源線:用于基站連接380V電源。

  5、GPS天線底座支架:用于固定GPS天線

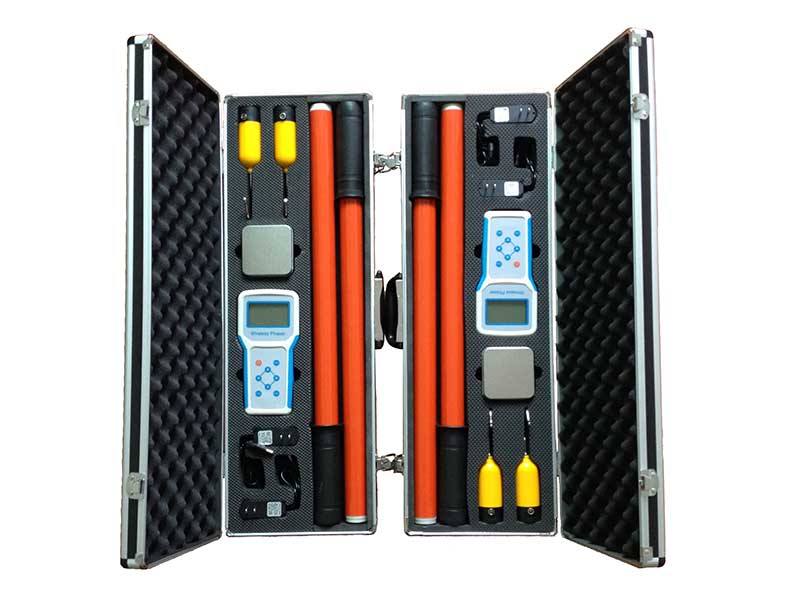

  手持機部分:

  1、配件盒:內含兩個尖頭端子、兩根自檢測試線、兩根接地線。

  2、手持機:內置GPS授時模塊和4G通訊模塊,配合基站完成定相工作。

  3、充電器:9V2A用于手持機充電,5V1A用于發射器充電。

  4、絕緣桿:長度為3m,用于220kV及以下高壓核相。

  5、X采集器:專用于封閉式開關柜采集相位信號。

  6、彈力綁帶:用于綁扎固定采集器。

  7、Y采集器:專用于封閉式開關柜采集相位信號。

  8、X發射器(備用):用于近程核相采集相位信號。

  9、Y發射器(備用):用于定相及近程核相采集相位信號。

  10、X發射器:用于近程核相采集相位信號。

  11、Y發射器:用于定相及近程核相采集相位信號。

功能特點

  1、基站在固定地點不間斷地采集信號,并將此信號作為定相的基準相位信號,再通過網絡服務器將此基準相位信號發送給手持機,令手持機每次定相都有一個統一的參考色標。

  2、一套基站可以匹配多臺手持機同時進行定相工作。

  3、若當前無任何手持機處于定相工作狀態,基站會自動進入休眠模式,以節約網絡流量及費用。

  4、基站可選擇三種通信運營商(移動、聯通、電信)的2G/3G/4G移動網絡。

  5、基站具備相角差校準功能,可將當前380V三相相位信號校準到不同電壓等級,一般校準到10kV。

  6、手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。

  7、手持機在無移動網絡信號時,可先將相位值數據儲存,再到有網絡信號的地方與基站完成數據交換,進而完成定相工作。

  8、所有定相過程的數據交換均由系統自動完成,避免人工操作的失誤。

  9、手持機無操作1小時自動關機。

  10、發射器和手持機均內置可充電鋰電池,且電池可拆卸更換,手持機采用9V2A充電器,發射器采用5V1A充電器。

  11、手持機具備語音播報功能,能語音提示測量結果和操作步驟;定相時能清晰播報A相或B相或C相。

  12、發射器可在5V~220kV電壓范圍內工作,電壓低于1KV時請將發射器充電孔接地,電壓高于220kV時需配置更長的絕緣桿。

  13、發射器接觸高壓線時內置蜂鳴器響,底部2個指示燈交替閃爍。

  14、結果判斷(同相、異相)采用A級標準,相位差≥30°為異相,相位差<30°為同相。

技術參數

  1、相位差準確度:誤差≤5°。

  2、頻率準確度:±0.1Hz。

  3、基站供電電源電壓及頻率:AC100V~420V,50Hz。

  4、衛星PPS時鐘誤差:≤50ns。

  5、發射器適用電壓范圍:5V~220kV。

  6、發射器和手持機的大傳輸視距:約100米

  7、手持機電池容量:2600mAh。

  8、發射器電池容量:350mAh。

  9、高壓測量時泄漏電流:<10uA。

  10、基站工作時功耗:<0.5W

  11、發射器功耗:<0.1W

  12、手持機功耗:<0.3W。

  13、儲存環境:-40℃- +55℃ 濕度≤95%RH。

  14、重量:單臺手持整機約5.5kg,基站整機約2kg。

  15、手持機整機尺寸:長89cm*寬26cm*高11cm。

  16、基站整機尺寸:長50cm*寬26cm*高11cm。
