AJ905高壓無線核相器
概述

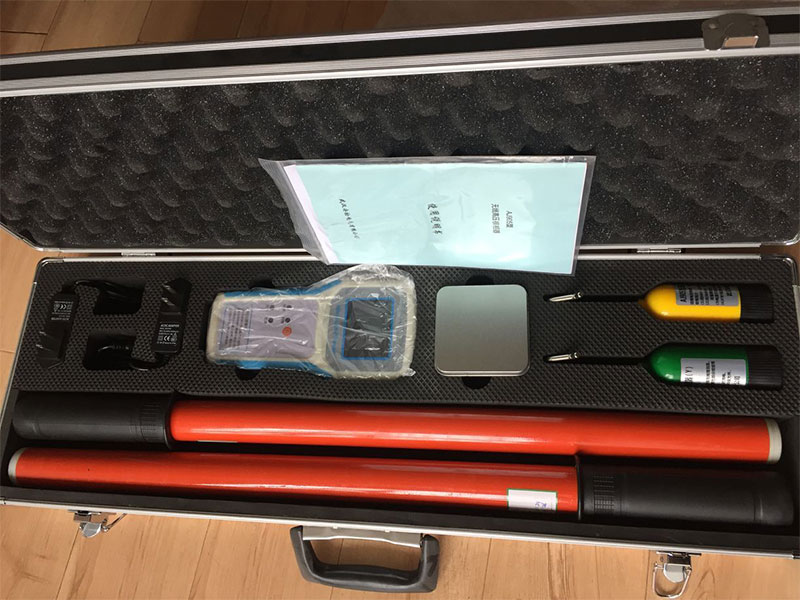

AJ905高壓無線核相器由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。
本核相儀同時具有高壓驗電器、高壓相位表，可以用于驗電、相序測試，變壓器組別判斷等。
功能特點
1、接收顯示：相位角、頻率、電壓波形。
2、接收器自帶可充電電池。
3、信號采集靈敏度高,選擇性好。
4、高頻傳輸,適應性強,可穿越隔板,圍墻。
5、接觸被測強電場時，儀器會自動報警。
6、操作方便,安全可靠。
7、現場帶電校驗。
8、堅固,密封性佳。
9、分量輕,便于攜帶。
產品別稱：核相儀、高壓無線核相器、高壓核相器、高壓核相儀、高壓語音核相器（儀）
技術參數
功 能： 高低壓無線語音核相、頻率、相位、相序、驗電測試
電 源： DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
傳輸方式： 315MHz、433MHz無線傳輸
核相距離： 約1000m
顯示模式： 3.5寸真彩液晶屏顯示
量 程 核相電壓等級：AC 10V～550kV
相位：0.0°～360.0°
頻率：45Hz～75Hz
分 辨 率： 0.1°；0.1Hz
精 度：(23℃±5℃，80%RH以下) 相位：≤±10°
頻率：≤±2Hz
相別定性： 同相:－30°～30°；異相: 90°～150°和210°～270°
語音功能： 同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸： 拉伸后長約3.8m；收縮后長約0.6m(3節)
數據存儲： 9999組
核相方式 接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
驗電指示： 探測器“嘟--嘟--嘟”蜂鳴聲
換 檔： 自動換檔
采樣速率： 2次/秒
儀表尺寸 探測器：長寬厚145mm×60mm×48mm
接收器：長寬厚250mm×100mm×40mm
背光控制： 按上下箭頭鍵調整背光亮度
感應強度控制： 根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持： 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能： 按ESC鍵退出當前功能界面，返回上級目錄
數據查閱： 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
無信號指示： 當接收器沒有收到發射信號時動態顯示“----”符號
自動關機： 開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓： 當電池電壓低于3.2V時：
探測器：電源指示燈慢閃，提醒充電；
接收端：電池電壓低符號顯示，提醒充電
額定電流 探測器：35mA max；接收器：300mA max
儀表質量 探測器：205g(含電池)
接收器：395g(含電池)
絕緣桿：1.45kg
總質量：9.8kg(含儀表箱)
工作溫濕度： -10℃～40℃；80%Rh以下
存放溫濕度： -10℃～60℃；70%Rh以下
干擾無特強電磁場；無433MHz 、315MHz同頻干擾
絕緣強度： 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
探測器：2000V/rms(外殼兩端之間)
接收器：2000V/rms(外殼兩端之間)
結 構： 防滴漏Ⅱ型、IP63
適合安規： GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
