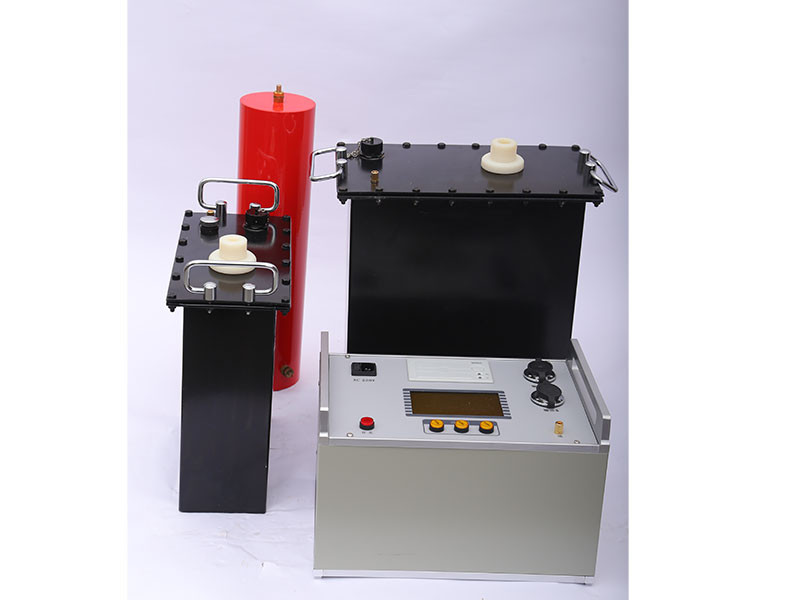

AJVLF超低頻高壓發生器
概述：
AJVLF超低頻高壓發生器是接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。
- 體積小重量輕
- 大屏幕液晶顯示
- 清晰直觀、且能顯示輸出波形
- 打印機輸出試驗報告
是接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。該儀器由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。
AJVLF超低頻高壓發生器設計指標完全符合《電力設備專用測試儀器通用技術條件》。
產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
功能特點：
1、電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確；
2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。；
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精；
4、確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms；
5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻；
6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
技術參數：
| 項目 | 技術參數 | |
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz | |
| 帶載能力 | 0.1 Hz 大１.1μF 0.05 Hz 大２.2μF 0.02 Hz 大5.5μF | |
| 測量精度 | ３% | |
| 電壓正，負峰值誤差 | ≤３％ | |
| 電壓波形失真度 | ≤５％ | |
| 使用條件 | 溫度 | -10℃∽+40℃ |
| 相對濕度 | ≤85％RH | |
| 電源 | 交流50 Hz，220V ±5% | |
不同規格超低頻參數：
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 | 用途 |
| AJVLF-30/1.1 | 30kV （峰值） | 0.1Hz,≤1.1μF | 10A | 控制器：4㎏ 升壓體：25㎏ | 10kV電纜 發電機 |
| 0.05Hz,≤2.2μF | |||||
| 0.02Hz,≤5.5μF | |||||
| AJVLF-50/5 | 50kV （峰值） | 0.1Hz,≤5μF | 55A | 控制器：5㎏ 升壓體：55㎏ | 用于電纜故障的燒穿 |
| 0.05Hz,≤10μF | |||||
| 0.02Hz,≤25μf | |||||
| AJVLF-80/1.1 | 80kV （峰值） | 0.1Hz,≤1.1μF | 30A | 控制器：5㎏ 升壓體：45㎏ | 35kV電纜 發電機 |
| 0.05Hz,≤2.2μf | |||||
| 0.02Hz,≤5.5μf |
不同發電機的單相對地電容量：
| 火 電 | 水 電 | ||||||
| 發電機容量 （MW） | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| 單相對地電容（μF） | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km) ：
| 截面電積mm2 μF/Km | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
| 電壓10kV | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 電壓35kV | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |
